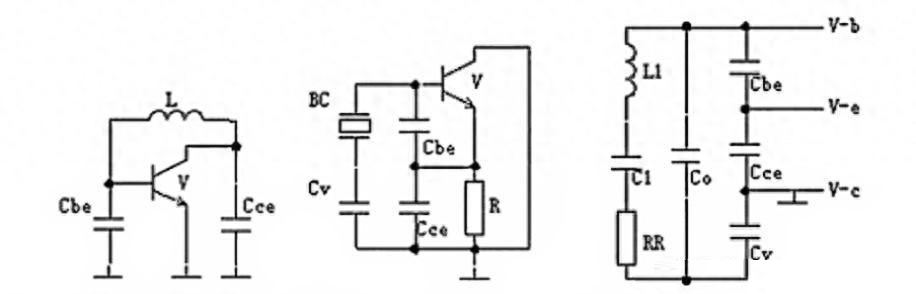

石英晶振一般采用三端式(考畢茲) 交流等效振蕩電路;實際的晶振交流等效電路中，其中Cv是用來調節振蕩頻率，一般用變容二極管加上不同的反偏電壓來實現，這也是壓控作用的機理;把晶體的等效電路代替晶體后。其中Co，C1，L1，RR是晶體的等效電路。

  單片機晶振，也稱為石英晶體振蕩器，是單片機系統中不可或缺的元件之一。它能夠為單片機提供穩定的時鐘信號，確保單片機正常運行。在單片機系統中，晶振結合內部的電路，產生單片機所必需的時鐘頻率，單片機的一切指令的執行都是建立在這個基礎上的。晶振提供的時鐘頻率越高，單片機的運行速度也就越快。因此，晶振可以說是單片機運行的基礎，沒有晶振，單片機就無法正常工作。

  晶振的封裝方式多種多樣，其中常見的有DIP、SMD、VCXO和TCXO等。

  采用雙列直插式封裝，引腳數量較多，便于手工插拔和焊接，常用于一些外圍設備和低頻振蕩器領域。SMD封裝晶振則具有尺寸小、重量輕、安裝密度高、抗干擾能力強等特點，適用于高頻領域，尤其在手持設備和通訊設備中廣泛應用。VCXO封裝晶振通過調整電壓來改變晶振頻率，具有高精度、高穩定性和高可靠性等特點，適用于頻率同步、相位鎖定等高要求場合。TCXO封裝晶振則具有溫度穩定性高、頻率范圍廣、相位噪聲低等特點，適用于精密測量、通訊衛星等領域。

  單片機晶振的優勢特點主要體現在以下幾個方面：

  1. 晶振的時鐘頻率精度高，穩定性好，能夠保證單片機的正常工作和數據處理準確性。

  2. 對于一些數據處理能力要求較高的項目，尤其是多個電路系統彼此需要信息通訊的項目，選用外部晶振的方案可以大大簡化系統結構，提高可靠性和穩定性。

  3. 使用內部晶振還可以省去外部晶振，從而節約研發BOM元器件成本，降低生產成本。

  因此，單片機晶振在電子系統以其高精度、高穩定性和高可靠性等特點，為單片機提供了可靠的時鐘信號，確保了整個系統的正常運行。
